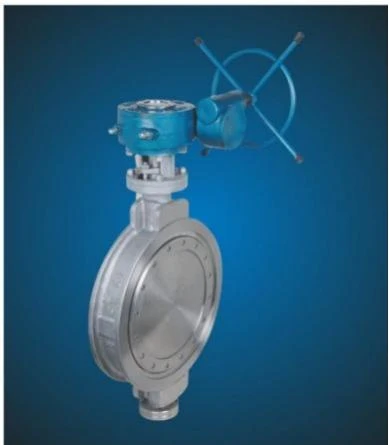

Panoramica del prodotto
La valvola a farfalla a tenuta rigida multi-strato di tipo wafer è una valvola a farfalla con-sede metallica per l'intercettazione-e il controllo del flusso nei sistemi di tubazioni industriali.
Caratteristiche del prodotto
Anello di tenuta laminato multi-strato, con strati metallici ed elastici impilati alternativamente per fornire resistenza alle alte-temperature e compensazione della tenuta.
Meccanismo di tenuta eccentrico, che riduce il contatto della superficie di tenuta durante il funzionamento della valvola per ridurre al minimo l'usura.
Corpo wafer sottile, che richiede meno spazio di installazione tra le flange della tubazione.
Specifiche tecniche
|
Articolo |
Specifica |
|
Nome del prodotto |
Valvola a farfalla a tenuta rigida multistrato di tipo wafer- |
|
Tipo di valvola |
Valvola a farfalla con sede metallica multi-strato |
|
Tipo di connessione |
Wafer |
|
Dimensione nominale |
DN40–DN2000 |
|
Valutazione della pressione |
PN1,0–PN6,4 MPa |
|
Materiale del corpo |
Acciaio al carbonio/Acciaio inossidabile/Acciaio legato |
|
Materiale del disco |
Acciaio inossidabile/acciaio legato |
|
Tipo di posto |
Sedile in metallo laminato multi-strato |
|
Operazione |
Leva/Ingranaggio a vite senza fine/Pneumatico/Elettrico |
|
Supporti applicabili |
Vapore, petrolio, gas, acqua e altri fluidi industriali |
Ispezione e conformità
Standard di produzione
Prodotto in conformità con gli standard di progettazione delle valvole a farfalla applicabili, incluso GB/T 12238 e le specifiche-specifiche del progetto, ove richiesto.
Standard di ispezione
Le prestazioni di pressione e tenuta vengono testate in conformità con GB/T 13927 o con i requisiti di ispezione specificati dal cliente-prima della spedizione.
Documentazione di qualità
Disponibile con certificato di prova dei materiali (EN 10204 3.1), rapporti di prove di pressione e registri di ispezione per supportare l'accettazione del progetto.
Supporto tecnico
Selezione dei materiali
Supporta configurazioni in acciaio al carbonio, acciaio inossidabile e acciaio legato in base ai requisiti di fluido di servizio, temperatura e pressione.
Configurazione di attuazione
Supporta leve manuali, ingranaggi a vite senza fine, attuatori pneumatici ed elettrici per adattarsi alle diverse condizioni operative.

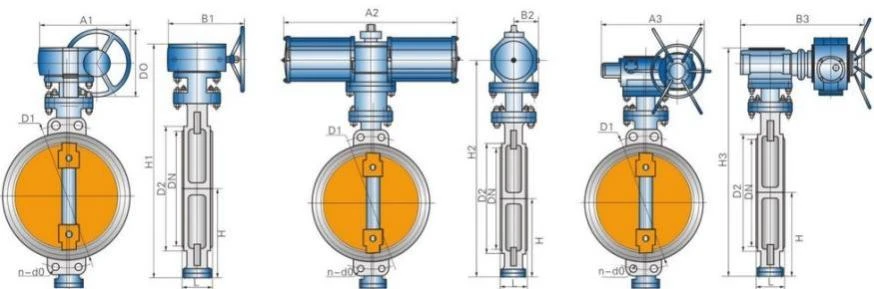

Supporto al disegno
Fornire disegni dimensionali, schede tecniche e disegni di installazione per la revisione ingegneristica e la conferma del progetto.
Domande frequenti
D: Quando una valvola a farfalla multi-con tenuta rigida è una scelta migliore rispetto a una valvola a farfalla con sede morbida-?
R: È più adatto per applicazioni a media- e alta-temperatura in cui i materiali di tenuta morbidi potrebbero non soddisfare i requisiti di servizio.
D: L'anello di tenuta multistrato è sostituibile?
R: A seconda del design e del modello della valvola, il gruppo di tenuta può essere sottoposto a manutenzione o sostituito durante la manutenzione. Si prega di confermare la configurazione di manutenzione prima di ordinare.
D: Quali industrie utilizzano comunemente questa valvola?
R: È ampiamente utilizzato nel settore petrolchimico, nella produzione di energia, nella metallurgia, nei sistemi di riscaldamento e in altre applicazioni di tubazioni industriali che richiedono l'arresto-con sede- in metallo.
D: È possibile fornire diversi tipi di attuatori?
R: Sì. Sono disponibili opzioni di attuazione manuale, con ingranaggio a vite senza fine, pneumatica ed elettrica per soddisfare diversi sistemi di controllo e requisiti operativi.
