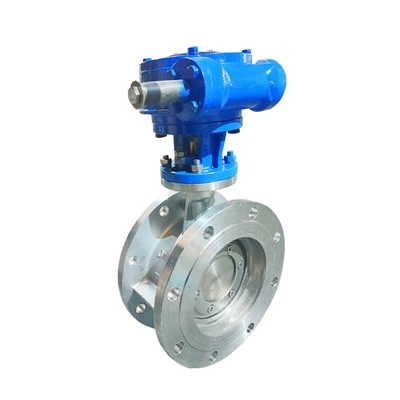

Panoramica del prodotto
La nostra valvola a farfalla per basse-temperature è progettata per una tenuta ad alta-integrità in applicazioni a temperature ultra-basse fino a -196 gradi. Caratterizzato da un design ottimizzato del coperchio esteso, mantiene la baderna in modo sicuro all'interno della zona di temperatura ambiente, eliminando il congelamento dello stelo e garantendo la sicurezza operativa nei sistemi GNL, azoto liquido (LN2) e ossigeno liquido (LOX).
Gamma tecnica
|
Gamma di dimensioni |
DN40–DN1000 |
|
Valutazione della pressione |
PN1,6–PN6,4 MPa |
|
Intervallo di temperatura |
fino a -196 gradi (servizio criogenico) |
|
Termina connessione |
Wafer / Flangiato |
|
Standard di progettazione |
GB/T 12238/API 609 |
La configurazione supporta sia il controllo di precisione del flusso di-diametro piccolo che le condotte di trasporto industriale-di grande diametro senza modifiche al sistema.
Prestazioni ingegneristiche
La resistenza alla pressione fino a PN6,4 MPa è ottenuta grazie alla struttura rinforzata della fusione e al design del corpo-ottimizzato in termini di stress.
Le prestazioni criogeniche fino a -196 gradi sono supportate dalla selezione convalidata di materiali a bassa-temperatura e da gradi di acciaio inossidabile resistenti agli urti.
Le sedi composite flessibili a base di PTFE- appositamente progettate compensano automaticamente l'espansione e la contrazione termica differenziale, prevenendo l'inceppamento della valvola o la deformazione della sede in caso di rapido shock termico.
La compatibilità strutturale con le connessioni wafer e flangiate garantisce l'installazione diretta nei sistemi di tubazioni ANSI/GB senza modifiche.
Il meccanismo di sicurezza-incorporato scarica automaticamente la sovrapressione dalla cavità della valvola al lato a monte, prevenendo danni catastrofici al guscio causati dalla vaporizzazione del liquido criogenico.
Obiettivo Applicazioni industriali
Le nostre valvole a farfalla per basse-temperature sono ampiamente utilizzate in settori che richiedono un rigoroso controllo dei fluidi criogenici:
Infrastruttura GNL:Impianti di liquefazione, terminali di ricezione del GNL e cisterne per il trasporto criogenico.
Unità di separazione dell'aria (ASU):Stoccaggio e distribuzione di ossigeno liquido, azoto e argon.
Chimico e petrolchimico:Lavorazione a bassa-temperatura, produzione di etilene e raffinazione chimica.
Aerospaziale e difesa:Sistemi di rifornimento a propellente liquido e apparecchiature di supporto a terra aerospaziale.
Standard globali e conformità
Test criogenici:Ogni ordine viene sottoposto a rigorosi test criogenici in conformità alla norma BS 6364. Offriamo test idro-al 100% e test dedicati con immersione in azoto liquido a bassa-temperatura in base alle specifiche del progetto.
Certificazioni dei materiali:Tracciabilità completa del materiale con MTR EN 10204 3.1 originali inclusi in ogni spedizione.
Standard di sicurezza:Design ignifugo-approvato secondo API 607 (disponibile su richiesta).
Domande frequenti
D: Le vostre valvole dispongono di rapporti di prova sui materiali (MTR) EN 10204 3.1?
R: Sì. Ogni spedizione include MTR originali che verificano la composizione chimica e le proprietà meccaniche dell'acciaio inossidabile a bassa-temperatura.
D: Come garantite zero perdite a -196 gradi?
R: Ogni lotto viene sottoposto a test di immersione in azoto liquido. La combinazione di acciaio inossidabile antistress criogenico-e la nostra sede composita brevettata in PTFE prevengono il flusso-freddo e la fragilità del materiale.
D: Le vostre dimensioni sono pienamente compatibili con le tubazioni standard API 609?
R: Sì. Le nostre valvole flangiate e wafer sono rigorosamente conformi agli standard API 609 e GB/T 12238, consentendo la sostituzione diretta-in loco senza modifiche alla tubazione.
D: A quali standard criogenici internazionali sono conformi le vostre valvole?
R: Le nostre valvole a farfalla criogeniche sono progettate e testate in conformità con BS 6364 (Specifiche per valvole per servizio criogenico) e ISO 28921. Forniamo tracciabilità completa con EN 10204 3.1 MTR e la certificazione antincendio-safe (API 607) può essere fornita su richiesta.
D: È possibile personalizzare la lunghezza estesa del cofano?
R: Sì. Possiamo personalizzare la lunghezza estesa dello stelo/coperchio in base ai requisiti specifici-della scatola fredda o allo spessore di isolamento della tubazione per garantire che il premistoppa rimanga in una zona a temperatura ambiente.
D: Come si garantisce l'orientamento e lo sfiato della valvola a farfalla criogenica durante l'installazione?
R: Le nostre valvole sono dotate di frecce di marcatura del corpo per la direzione del flusso e di un design specializzato di scarico della pressione nella cavità per prevenire la sovrapressione. Con ciascun manuale vengono fornite liste di controllo dettagliate dell'installazione per le configurazioni verticale e orizzontale.
D: Quale documentazione viene fornita per lo sdoganamento internazionale e l'audit del progetto?
R: Ogni spedizione viene fornita con un pacchetto di documentazione completo, inclusi MTR EN 10204 3.1 originali, rapporti sui test di pressione, certificati di test criogenici BS 6364 (se ordinati) e certificato di origine.
